فلنج چیست و چه کاربردی دارد؟ [راهنمای جامع]

فلنج چیست و چه کاربردی دارد؟ در تکاب اتصال بخوانید

فلنج چیست؟

فلنج روشی برای اتصال لوله ها، شیرآلات، پمپ ها و سایر تجهیزات برای تشکیل سیستم لوله کشی است و دسترسی آسان برای تمیز کردن، بازرسی یا اصلاح را فراهم می کند. فلنج ها از یک طرف جوش داده می شوند و با استفاده از پیچ و مهره متصل می شوند. اتصالات فلنجی با اتصال دو Flange با یک واشر بین آنها برای حفاظت بیشتر آب بندی می شود.

انواع فلنج(Flange Type) کدامند؟

Flange ها با دو متریال فلزی و پلی اتیلن تولید می شوند که هر کدام به چند دسته، شامل موارد ذیل تقسیم می گردد.

  • فلنج فولادی
  • فلنج پلی اتیلن: فلنج های پلی اتیلن در دو نوع Type A و Type B تولید می گردد که Type A جهت اتصال با کلیه اتصالات فلزی و Type B جهت اتصال با شیر پروانه ای چدنی می باشد.



فلنج و انواع آن را در مقاله وب سایت تکاب اتصال دماوند مطالعه کنید.

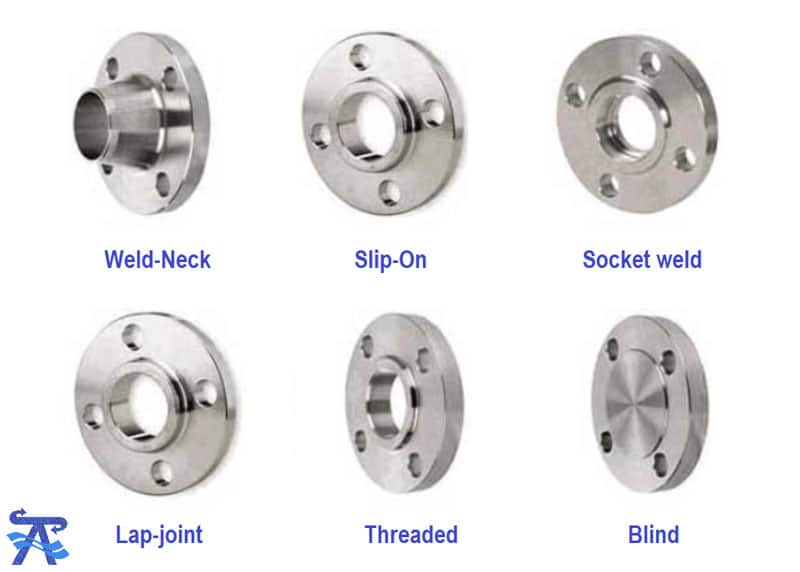

  • Welding neck flange
  • Slip on flange

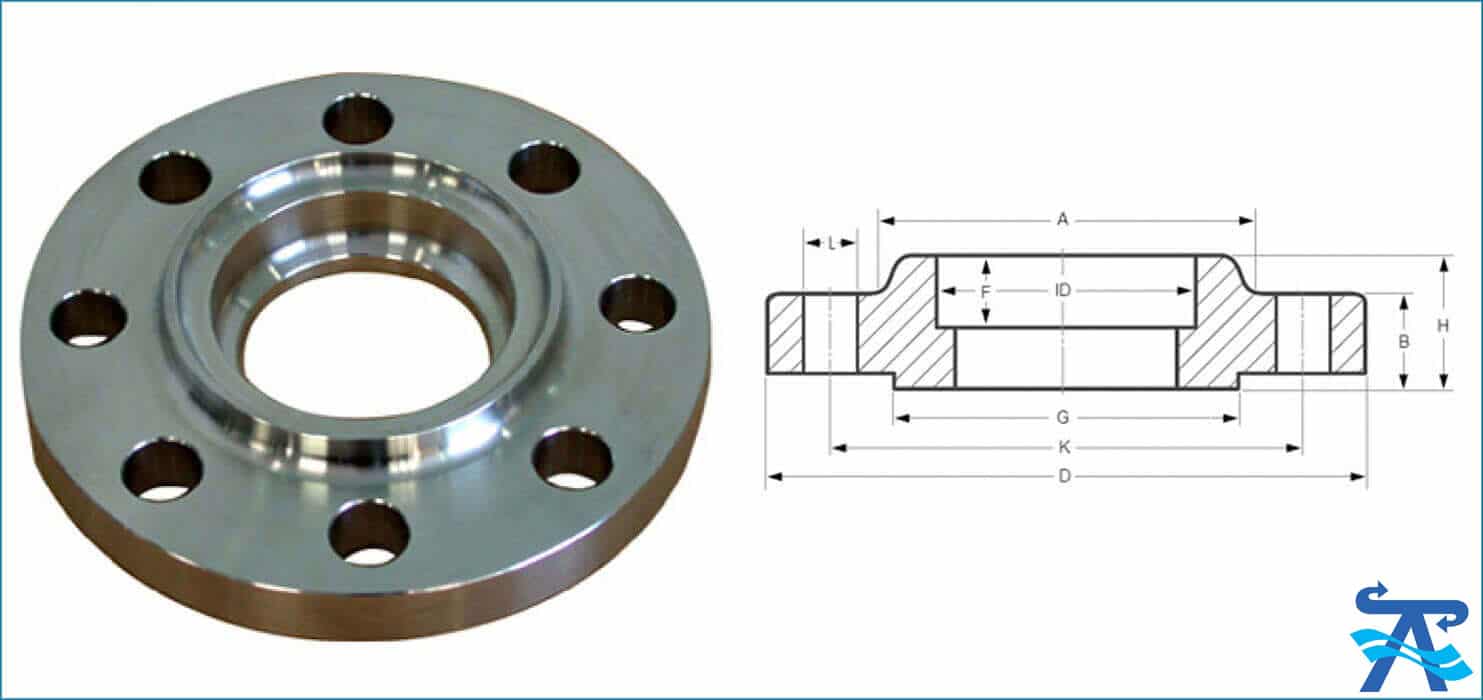

  • Socket weld flange
  • Lap joint flange
  • Threaded Flange
  • Blind Flange

جالب است بدانید با وجود فلنج های استاندارد هنوز تعدادی از فلنج ها هستند که در دسته فلنج های خاص قرار می گیرند که نام آنها را در ادامه می توانید مشاهده کنید.

  • Orifice Flanges
  • Long welding neck flanges
  • Weldoflange/Nipoflange
  • Expander flange
  • Reducing flange

جدول استاندارد فلنج های پلی اتیلن

برای مشاهده و دانلود جدول استاندارد فلنج ها می توانید به صفحه استانداردهای قطعات تکاب اتصال مراجعه کنید. در واقع استاندارد Flange برای تمامی متخصصین در هر جای دنیا یکسان می باشد و اغلب از استانداردهایی نظیر ESO9624 و EN1092 و DIN16963 و ENSO1127 استفاده می شود.

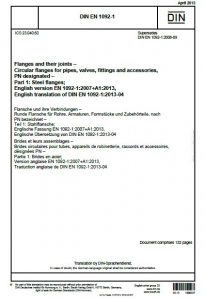

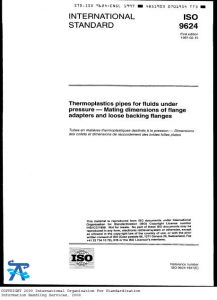

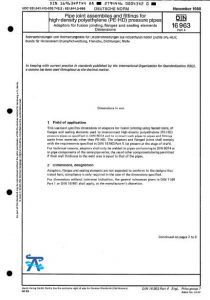

استاندارد ISO9624 استاندارد DIN16963 استاندارد DIN1092-1

مواد اولیه Flange چیست؟

فلنج ها در انواع مختلف مواد از جمله فولاد ضد زنگ، چدن، آلومینویم، برنج، برنز پلاستیک و غیره ساخته می شوند اما پر استفاده ترین نوع آنها از جنس فولاد کربنی آن است که دارای سطوح ماشین کاری شده هستند. علاوه بر موارد بالا  Flange مانند اتصالات و لوله ها برای اهداف خاص نیز استفاده می شود.

بعنوان مثال در برخی از مواقع درون Flange به لایه هایی از مواد با کیفیت کاملا متفاوت از مواد اصلی مجهز شده که به آنها فلنج های خط دار می گویند. مواد فلنج اساسا در هنگام انتخاب لوله تنظیم می شود، در بیشتر موارد فلنج از همان مواد لوله است. تمام فلنج هایی که در این مقاله درباره آنها صحبت می کنیم تحت استانداردهای ASTM و ASME هستند، مگر اینکه غیراز این باشد.

استاندارد ASME b16.5 ابعاد و فشار کاری و  استاندارد ASTM کیفیت های مختلف مواد را توصیف می کند.

برای دانلود استاندارد های ذکر شده می توانید به صفحه استاندارد قطعات مراجعه کنید.

ابعاد فلنج و استاندارد آن:

هر فلنج بر اساس استاندارد جهانی ASME b16.5 دارای ابعاد مشخص است. اگر یک مدیر پروژه در ژاپن یا استرالیا درباره Flange صحبت می کند و قصد دارد از آن در پروژه خود استفاده کند، از استانداردهایی که به صورت جهانی معرفی شد استفاده می کند. همچنین مدیران پروژه ای که در ایران قصد استفاده از این محصول را دارند می بایبست در ابتدا از استانداردهای آن محصول مطلع شود، زیرا استاندارد به صورت بین المللی بوده و نمی توان از آن چشم پوشی کرد.

اجزای اتصالات فلنج پیچ و مهره ای عبارتند از (فلنج، پیچ، مهره، واشر، رینگ)  که همه این عوامل مختلف به یکدیگر وابسته بوده و قابلیت اطمینان این محصول به کنترل صحیح فرآیند ساخت ارتباط دارد.

نکته ای بسیار مهم درباره مشخصات Flange که باید به آن توجه کنید

توجه داشته باشید که بر روی این محصولات نام تجاری تولید کننده، سایز اسمی لوله، مقدار فشار قابل تحمل، شکل سطح، سوراخ و مواد تشکیل دهنده درج شده باشد. بسیاری از شرکت های تولید کننده معتبر مواردی که ذکر شد را بر روی محصولات خود درج می کنند و بسیاری از برندهای نامعتبر از درج این اطلاعات سر باز می زنند.  پیشنهاد می کنیم قبل از خرید هر محصولی از اصالت برند و کالا مطمئن شوید تا متضرر نشوید.

چرا باید از محصولات تکاب اتصال استفاده نماییم؟

محصولات تکاب اتصال توسط جمعی از متخصصین و نخبگان کشور طراحی و تولید می شوند و پس از هربار تولید تست های ارزیابی متعددی را پشت سر گذاشته و از کیفیت محصولات اطمینان حاصل می کنند. در مجموعه تولیدی صنعتی تکاب اتصال دماوند، در روند تولید محصولات صرفا به ابزار اکتفا نشده است زیرا ابزار یک بخش از پروسه تولید را بر عهده دارد اما اصلی ترین بخش های تولید یک محصول بر عهده مهندسین فرآیند و مکانیک است که طراحی و تولید محصولات را تحت نظر دارد.

متخصصین تکاب اتصال با سابقه 26 ساله و با توجه به نیاز مشتریان محصولاتی کاملا با کیفیت را تولید نموده و روانه بازار می نمایند، می توان با افتخار گفت مجموعه تکاب اتصال علی رغم مشکلات بر سر راه تولید همواره تلاش نموده فلنج های خود را مطابق با بروزترین استانداردها تولید و مورد ارزیابی قرار دهد.

قیمت فلنج چگونه تعیین می شود؟

قیمت ها بر اساس Size (سایز) و PE (مواد) و PN(فشار کاری) آنها محاسبه می شود. برای مشاهده آخرین لیست قیمت محصولات Flange شرکت تکاب اتصال دماوند می توانید به صفحه لیست قیمت مراجعه کنید.

نحوه خرید فلنج از فروشگاه تکاب اتصال

فلنج های پلی اتیلن در شرکت تکاب اتصال دماوند با مواد پلی اتیلن PE100 خودزنگ مشکی و یا اختلاط مواد اولیه بیرنگ با مستریپ از سایز 25 میلیمتر تا 63 میلیمتر بهص ورت فرآیند تزریق در فشارهای 6 الی 25 بار تولید و به بازارهای داخلی و خارجی عرضه می گردد.

برای خرید انواع Flange می توانید به فروشگاه اینترنتی تکاب اتصال دماوند مراجعه کنید و خرید خود را نهایی کنید و فاکتور رسمی از ما دریافت کنید. پیشنهاد می کنیم قبل از خرید نهایی جهت اطمینان، استعلام موجودی و قیمت را از  کارشناسان پشتیبانی وب سایت دریافت کنید.
