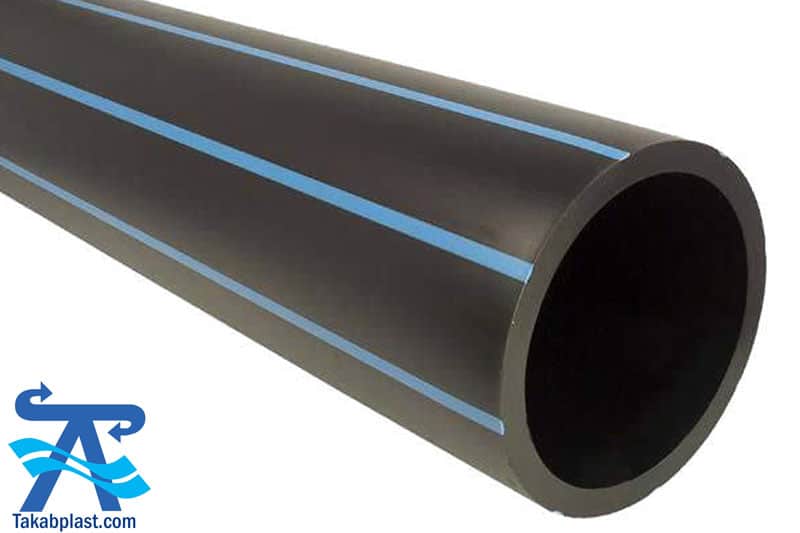

لوله پلی اتیلن
لوله پلی اتیلن به دلیل برخورداری از مشخصات فنی متنوع، در اجرای سیستمهای انتقال آب و سایر سیالات نقش مهمی دارد. تفاوت در اندازه قطر، ضخامت دیواره و میزان تحمل فشار، امکان استفاده از این لولهها را در حوزههایی مانند کشاورزی، آبرسانی، تأسیسات ساختمانی و کاربردهای صنعتی فراهم کرده است. برای انتخاب محصول مناسب، باید عواملی مانند میزان فشار عملیاتی، ابعاد شبکه و شرایط استفاده از لوله را به دقت در نظر گرفت.
تکاب اتصال دماوند با ارائه لولههای پلی اتیلن از مواد اولیه PE100 و ضریب اطمینان طراحی SF=1.25، محصولات متنوعی را برای استفاده در پروژههای مختلف تأمین میکند. در این محصولات، قطر خارجی، ضخامت جداره و رده فشاری بر اساس جدول مشخصات فنی تعیین شدهاند تا خریداران بتوانند متناسب با نیاز پروژه خود انتخاب دقیقتری داشته باشند.

لوله پلی اتیلن PE100 چه ویژگی دارد؟
PE100 یکی از گریدهای مواد اولیه پلی اتیلن است که در ساخت لولههای تحت فشار مورد استفاده قرار میگیرد. مشخصات این ماده در کنار طراحی ابعادی لوله، تعیینکننده ضخامت مورد نیاز جداره و فشار اسمی قابل ارائه محصول است. در محصولات تکاب اتصال دماوند، مبنای طراحی از مواد PE100 و ضریب اطمینان 1.25 استفاده میکند. این ضریب در محاسبات مربوط به فشار طراحی لوله اهمیت دارد و باید هنگام انتخاب رده فشاری مورد توجه قرار بگیرد.
مشخصات ابعادی و فشار اسمی لوله PE100
برای انتخاب لوله مناسب، تنها دانستن قطر محصول کافی نیست. ضخامت جداره و نسبت ابعادی SDR نیز باید بررسی شوند. مشخصات اصلی لولههای ارائهشده عبارتاند از:
- گرید مواد اولیه: PE100
- ضریب اطمینان طراحی: SF=1.25
- ردههای SDR: از ۵ تا ۵۱
- محدوده فشار اسمی: PN3.2 تا PN40
- ضخامت جداره: بر اساس قطر خارجی و SDR
- وزن: بر اساس مشخصات ابعادی هر مدل
جدول مشخصات لوله پلی اتیلن
جدول مشخصات لوله پلی اتیلن شامل اطلاعات فنی موردنیاز برای بررسی و انتخاب محصول بر اساس شرایط پروژه است. در این جدول، سایز لوله، قطر خارجی، ضخامت جداره، وزن هر متر و ردههای مختلف SDR و فشار اسمی (PN) درج شدهاند. تمامی مقادیر بر مبنای مواد اولیه PE100 و ضریب اطمینان طراحی SF=1.25 تنظیم شدهاند. با بررسی این اطلاعات میتوان متناسب با فشار کاری موردنیاز، ابعاد و مشخصات فنی مناسب لوله پلی اتیلن را انتخاب کرد. برای خرید در پیام رسان های داخلی و خارجی در شماره 09357778874 پیغام بگذارید تا همکاران ما شما را در کوتاه ترین زمان راهنمایی کنند.
| SDR | 51 | 41 | 33 | 26 | 22 | 21 | 17.6 | 17 | 13.6 | 11 | 9 | 7.4 | 6 | 5 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PE 100SF 1.25PN (bar) | 3.2 | 4.0 | 5.0 | 6.3(6.0) | 7.4 | 8.0 | 9.6 | 10.0 | 12.5 | 16.0 | 20.0 | 25.0 | 32.0 | 40.0 | ||||||||||||||
| Diameter (mm) | S | W | S | W | S | W | S | W | S | W | S | W | S | W | S | W | S | W | S | W | S | W | S | W | S | W | S | W |
| 20 | 2 | 0.118 | 2.3 | 0.134 | 3 | 0.164 | 3.4 | 0.182 | 4.1 | 0.209 | ||||||||||||||||||
| 25 | 2 | 0.151 | 2.3 | 0.173 | 3 | 0.202 | 3.5 | 0.243 | 4.2 | 0.281 | 5.1 | 0.323 | ||||||||||||||||
| 32 | 2 | 0.198 | 2 | 0.198 | 2.4 | 0.235 | 3 | 0.282 | 3.6 | 0.331 | 4.4 | 0.39 | 5.4 | 0.458 | 6.5 | 0.525 | ||||||||||||
| 40 | 1.8 | 0.229 | 1.9 | 0.24 | 2 | 0.251 | 2.3 | 0.288 | 2.4 | 0.299 | 3 | 0.36 | 3.7 | 0.434 | 4.5 | 0.514 | 5.5 | 0.607 | 6.7 | 0.708 | 8.1 | 0.818 | ||||||
| 50 | 1.8 | 0.29 | 2 | 0.317 | 2.3 | 0.365 | 2.4 | 0.378 | 2.9 | 0.445 | 3 | 0.458 | 3.7 | 0.555 | 4.6 | 0.673 | 5.6 | 0.796 | 6.9 | 0.945 | 8.3 | 1.1 | 10.1 | 1.27 | ||||
| 63 | 1.8 | 0.368 | 2 | 0.403 | 2.5 | 0.5 | 2.9 | 0.569 | 3 | 0.586 | 3.6 | 0.695 | 3.8 | 0.728 | 4.7 | 0.883 | 5.8 | 1.06 | 7.1 | 1.27 | 8.6 | 1.49 | 10.5 | 1.74 | 12.8 | 2.02 | ||
| 75 | 1.8 | 0.44 | 2 | 0.462 | 2.3 | 0.557 | 2.9 | 0.683 | 3.5 | 0.816 | 3.6 | 0.836 | 4.3 | 0.987 | 4.5 | 1.03 | 5.6 | 1.25 | 6.8 | 1.48 | 8.4 | 1.78 | 10.3 | 2.12 | 12.5 | 2.47 | 15.1 | 2.85 |
| 90 | 2 | 0.531 | 2.2 | 0.647 | 2.8 | 0.8 | 3.5 | 0.988 | 4.1 | 1.15 | 4.3 | 1.2 | 5.1 | 1.4 | 5.4 | 1.47 | 6.7 | 1.79 | 8.2 | 2.14 | 10.1 | 2.57 | 12.3 | 3.03 | 15 | 3.54 | 18.1 | 4.09 |
| 110 | 2.2 | 0.795 | 2.7 | 0.952 | 3.4 | 1.19 | 4.2 | 1.45 | 5 | 1.69 | 5.3 | 1.79 | 6.3 | 2.1 | 6.6 | 2.19 | 8.1 | 2.64 | 10 | 3.18 | 12.3 | 3.82 | 15.1 | 4.54 | 18.3 | 5.29 | 22.1 | 6.1 |
| 125 | 2.5 | 1.01 | 3.1 | 1.25 | 3.9 | 1.53 | 4.8 | 1.86 | 5.7 | 2.19 | 6 | 2.29 | 7.1 | 2.69 | 7.4 | 2.79 | 9.2 | 3.4 | 11.4 | 4.12 | 14 | 4.92 | 17.1 | 5.84 | 20.8 | 6.82 | 25.1 | 7.87 |
| 140 | 2.8 | 1.26 | 3.5 | 1.56 | 4.3 | 1.9 | 5.4 | 2.35 | 6.4 | 2.75 | 6.7 | 2.86 | 8 | 3.37 | 8.3 | 3.5 | 10.3 | 4.26 | 12.7 | 5.13 | 15.7 | 6.18 | 19.2 | 7.33 | 23.3 | 8.56 | 28.1 | 9.87 |
| 160 | 3.2 | 1.65 | 4 | 2.02 | 4.9 | 2.45 | 6.2 | 3.08 | 7.3 | 3.58 | 7.7 | 3.75 | 9.1 | 4.4 | 9.5 | 4.57 | 11.8 | 5.56 | 14.6 | 6.74 | 17.9 | 8.04 | 21.9 | 9.54 | 26.6 | 11.2 | 32.1 | 12.9 |
| 180 | 3.6 | 2.07 | 4.4 | 2.51 | 5.5 | 3.1 | 6.9 | 3.83 | 8.2 | 4.52 | 8.6 | 4.71 | 10.2 | 5.54 | 10.7 | 5.77 | 13.3 | 7.05 | 16.4 | 8.51 | 20.1 | 10.2 | 24.6 | 12.1 | 29.9 | 14.1 | 36.1 | 16.3 |
| 200 | 3.9 | 2.48 | 4.9 | 3.08 | 6.2 | 3.88 | 7.7 | 4.74 | 9.1 | 5.57 | 9.6 | 5.84 | 11.4 | 6.86 | 11.9 | 7.12 | 14.7 | 8.65 | 18.2 | 10.5 | 22.4 | 12.6 | 27.4 | 14.9 | 33.2 | 17.4 | 40.1 | 20.1 |
| 225 | 4.4 | 3.16 | 5.5 | 3.9 | 6.9 | 4.82 | 8.6 | 5.96 | 10.3 | 7.07 | 10.8 | 7.37 | 12.8 | 8.64 | 13.4 | 9.03 | 16.6 | 11 | 20.5 | 13.3 | 25.2 | 15.9 | 30.8 | 18.8 | 37.4 | 22.1 | 45.1 | 25.4 |
| 250 | 4.9 | 3.88 | 6.2 | 4.88 | 7.7 | 5.98 | 9.6 | 7.38 | 11.4 | 8.68 | 11.9 | 9.02 | 14.2 | 10.7 | 14.8 | 11.1 | 18.4 | 13.5 | 22.7 | 16.3 | 27.9 | 19.6 | 34.2 | 23.3 | 41.5 | 27.2 | 50.1 | 31.4 |
| 280 | 5.5 | 4.88 | 6.9 | 6.04 | 8.6 | 7.47 | 10.7 | 9.2 | 12.8 | 10.9 | 13.4 | 11.4 | 15.9 | 13.3 | 16.6 | 13.9 | 20.6 | 16.9 | 25.4 | 20.5 | 31.3 | 24.6 | 38.3 | 29.9 | 46.5 | 34.1 | 56.2 | 39.4 |
| 315 | 6.2 | 6.18 | 7.7 | 7.59 | 9.7 | 9.47 | 12.1 | 11.7 | 14.4 | 13.8 | 15 | 14.3 | 17.9 | 16.9 | 18.7 | 17.6 | 23.2 | 21.5 | 28.6 | 25.9 | 35.2 | 31.3 | 43.1 | 36.9 | 52.3 | 43.2 | 63.2 | 49.8 |
| 355 | 7 | 7.81 | 8.7 | 9.65 | 10.9 | 12 | 13.6 | 14.8 | 16.2 | 17.5 | 16.9 | 18.2 | 20.1 | 21.4 | 21.1 | 22.4 | 26.1 | 27.2 | 32.2 | 32.9 | 39.7 | 39.5 | 48.5 | 46.8 | 59 | 54.8 | - | - |
| 400 | 7.9 | 9.92 | 9.8 | 12.2 | 12.3 | 15.2 | 15.3 | 18.8 | 18.2 | 22.1 | 19.1 | 23.1 | 22.7 | 27.2 | 23.7 | 28.3 | 29.4 | 34.5 | 36.3 | 41.7 | 44.7 | 50.1 | 54.7 | 59.4 | 66.5 | 69.6 | - | - |
| 450 | 8.8 | 12.4 | 11 | 15.4 | 13.8 | 19.2 | 17.2 | 23.7 | 20.5 | 28 | 21.5 | 29.3 | 25.5 | 34.3 | 26.7 | 35.8 | 33.1 | 43.7 | 40.9 | 52.8 | 50.3 | 63.4 | 61.5 | 75.2 | - | - | - | - |
| 500 | 9.8 | 15.4 | 12.3 | 19.2 | 15.3 | 23.6 | 19.1 | 29.2 | 22.8 | 34.5 | 23.9 | 36.1 | 28.3 | 42.3 | 29.7 | 44.2 | 36.8 | 53.9 | 45.4 | 65.2 | 55.8 | 78.1 | 68.3 | 92.8 | - | - | - | - |
| 560 | 11 | 19.3 | 13.7 | 23.9 | 17.2 | 29.7 | 21.4 | 36.6 | 25.5 | 43.2 | 26.7 | 45.2 | 31.7 | 53 | 33.2 | 55.4 | 41.2 | 67.6 | 50.8 | 81.7 | 62.5 | 98 | - | - | - | - | - | - |
| 630 | 12.3 | 24.3 | 15.4 | 30.2 | 19.3 | 37.5 | 24.1 | 46.4 | 28.7 | 54.7 | 30 | 57 | 35.7 | 67.2 | 37.4 | 70.2 | 46.3 | 85.5 | 57.2 | 103 | - | - | - | - | - | - | - | - |
ارتباط SDR با فشار اسمی لوله پلی اتیلن
SDR یکی از شاخصهای اصلی در دستهبندی لولههای پلی اتیلن است. این عدد از نسبت قطر خارجی به ضخامت جداره به دست میآید و در تعیین رده فشاری محصول نقش دارد.
در یک قطر مشخص، کاهش عدد SDR به معنای افزایش ضخامت جداره است. به همین دلیل، لولههای دارای SDR پایینتر معمولا برای فشارهای اسمی بالاتری طراحی میشوند.
ردههای SDR و فشار اسمی درجشده در جدول PE100 عبارتاند از:
| SDR | فشار اسمی (PN) |
|---|---|
| 51 | 3.2 بار |
| 41 | 4 بار |
| 33 | 5 بار |
| 26 | 6.3 بار |
| 22 | 7.5 بار |
| 21 | 8 بار |
| 17.6 | 9.6 بار |
| 17 | 10 بار |
| 13.6 | 10 بار |
| 11 | 16 بار |
| 9 | 20 بار |
| 7.4 | 25 بار |
| 6 | 32 بار |
| 5 | 40 بار |
ابعاد، ضخامت و وزن لوله پلی اتیلن
در جدول فنی محصولات، برای هر ترکیب قطر و SDR، اطلاعات مربوط به ضخامت جداره و جرم واحد طول مشخص شده است. این اطلاعات در برآورد مقدار مواد مصرفی، محاسبه وزن سفارش و بررسی تناسب لوله با شرایط پروژه کاربرد دارند.
در جدول، سه مشخصه اصلی مورد توجه قرار میگیرند:
- قطر خارجی (d): اندازه بیرونی لوله بر حسب میلیمتر که مبنای تعیین سایز محصول است.
- ضخامت جداره (S): میزان ضخامت دیواره لوله بر حسب میلیمتر.
- جرم واحد طول (Mass): وزن یک متر از لوله بر حسب کیلوگرم.
برای مثال، در جدول مرجع، لوله سایز ۱۱۰ میلیمتر با SDR 11 دارای ضخامت ۱۰ میلیمتر و وزن تقریبی ۳.۱۸ کیلوگرم در هر متر است.
با تغییر رده SDR، مقادیر ضخامت و وزن نیز تغییر میکنند. به همین دلیل برای محاسبه مقدار سفارش باید مشخصات همان ترکیب قطر و SDR بررسی شود.
لوله پلی اتیلن در چه پروژههایی استفاده میشود؟
لولههای PE100 با توجه به رده فشاری و ابعاد قابل انتخاب، در بخشهای مختلف انتقال سیالات کاربرد دارند. مهمترین موارد استفاده از این محصولات عبارتاند از:
- خطوط انتقال و توزیع آب
- شبکههای آبرسانی شهری و روستایی
- سیستمهای آبیاری کشاورزی
- خطوط انتقال سیالات در واحدهای صنعتی
- پروژههای عمرانی و تأسیساتی
- شبکههای لولهکشی تحت فشار
در اجرای این پروژهها، انتخاب اتصالات هماهنگ با مشخصات لوله اهمیت زیادی دارد. برای ایجاد انشعاب، تغییر مسیر و اتصال بخشهای مختلف شبکه، استفاده از [اتصالات پلی اتیلن] متناسب با قطر و فشار کاری سیستم ضروری است.
روش اتصال لولههای پلی اتیلن
اتصال لولههای پلی اتیلن با توجه به سایز، نوع کاربرد و تجهیزات مورد استفاده به روشهای مختلف انجام میشود. یکی از روشهای متداول در خطوط تحت فشار، جوش لب به لب یا بات فیوژن است.
در این روش، ابتدا سطوح انتهایی لوله آمادهسازی و صاف میشوند. سپس با استفاده از صفحه حرارتی، دو سطح به دمای مناسب رسیده و با اعمال فشار کنترلشده به یکدیگر متصل میشوند. زمان گرمادهی، فشار اتصال و مدت خنککاری در کیفیت نهایی جوش تأثیر دارند.
در کنار لوله، انتخاب اتصال مناسب نیز اهمیت دارد. به همین دلیل در پروژههای لولهکشی، مشخصات فنی محصولات و تجهیزات مورد استفاده باید با یکدیگر هماهنگ باشند.
چه عواملی در تعیین قیمت لوله پلی اتیلن نقش دارند؟
قیمت لوله پلی اتیلن برای تمام سایزها و ردههای فشاری یکسان نیست. تفاوت در میزان مواد اولیه مصرفی و مشخصات ابعادی باعث ایجاد اختلاف قیمت میان مدلهای مختلف میشود.
مهمترین عوامل مؤثر بر قیمت عبارتاند از:
- قطر لوله: افزایش قطر خارجی میتواند میزان مواد مصرفی در تولید را تغییر دهد.
- ضخامت جداره: لولههایی با دیواره ضخیمتر معمولاً وزن و مواد اولیه بیشتری دارند.
- رده SDR: تغییر این نسبت باعث تفاوت در ضخامت و وزن مدلهای مختلف میشود.
- مواد اولیه PE100: قیمت مواد پلیمری مورد استفاده در تولید بر بهای نهایی محصول تأثیر دارد.
- حجم سفارش: تعداد و متراژ مورد نیاز پروژه در شرایط فروش و محاسبه هزینه نهایی مؤثر است.
بنابراین برای دریافت استعلام دقیق، اعلام سایز، SDR و مقدار مورد نیاز به فروشنده ضروری است.
سفارش لوله پلی اتیلن از تکاب اتصال دماوند
انتخاب محصول مناسب پیش از اجرای پروژه، از بروز مشکلات ناشی از عدم تطابق فشار و ابعاد لوله جلوگیری میکند. برای این منظور باید مشخصات فنی شبکه مشخص شده و سپس مدل مناسب از نظر قطر خارجی، ضخامت جداره و فشار اسمی انتخاب شود. تکاب اتصال دماوند با ارائه لولههای پلی اتیلن PE100 و مشخصات فنی متنوع، امکان بررسی و انتخاب محصولات متناسب با نیاز پروژه را فراهم میکند. هنگام ثبت سفارش، اعلام فشار طراحی، سایز و رده SDR مورد نظر به کارشناسان فروش کمک میکند تا محصول مناسبتری پیشنهاد شود.
سوالات متداول
ضریب اطمینان SF در لولههای PE100 چقدر در نظر گرفته شده است؟
در جدول مشخصات فنی لولههای موردنظر، مواد اولیه PE100 با ضریب اطمینان طراحی 1.25 مبنای محاسبات قرار گرفتهاند. این پارامتر در تعیین فشار اسمی و طراحی ضخامت جداره اهمیت دارد.
از کجا بفهمیم لوله پلی اتیلن چه ضخامتی دارد؟
برای پیدا کردن ضخامت، ابتدا قطر خارجی لوله و رده SDR آن را مشخص کنید. سپس محل تقاطع این دو مشخصه را در جدول فنی بررسی کنید. مقدار درجشده در ستون S، ضخامت جداره بر حسب میلیمتر را نشان میدهد.
برای محاسبه وزن سفارش لوله PE100 چه اطلاعاتی لازم است؟
ابتدا باید سایز و SDR محصول مشخص شود. سپس وزن یک متر از همان مدل را از ستون Mass در جدول استخراج کنید. با ضرب این مقدار در متراژ سفارش، وزن تقریبی کل لولهها به دست میآید.
آیا دو لوله پلی اتیلن با قطر یکسان قیمت مشابهی دارند؟
لزوماً خیر. دو محصول با قطر خارجی یکسان ممکن است ضخامت و وزن متفاوتی داشته باشند. برای مثال، تفاوت SDR باعث تغییر مقدار مواد مصرفی و در نتیجه تفاوت قیمت تمامشده میشود.
کدام رده SDR برای پروژههای آبرسانی مناسب است؟
انتخاب SDR به فشار طراحی شبکه، شرایط بهرهبرداری و مشخصات فنی پروژه بستگی دارد. نمیتوان یک رده مشخص را برای تمام شبکههای آبرسانی مناسب دانست. ابتدا باید فشار مورد نیاز تعیین و سپس لوله متناسب با آن انتخاب شود.
آیا فشار اسمی PN با فشار واقعی بهرهبرداری یکسان است؟
PN بیانگر رده فشار اسمی محصول در شرایط مرجع تعریفشده است. فشار مجاز بهرهبرداری باید با توجه به شرایط طراحی، دما، نوع سیال و الزامات پروژه بررسی شود؛ بنابراین نباید صرفاً بر اساس عدد PN تصمیمگیری کرد.
هنگام سفارش لوله پلی اتیلن چه مشخصاتی را باید اعلام کنیم؟
برای ثبت سفارش دقیق، بهتر است قطر خارجی، رده SDR یا فشار اسمی مورد نیاز، متراژ و کاربرد لوله مشخص باشد. این اطلاعات امکان بررسی دقیقتر مشخصات فنی و قیمت محصول را فراهم میکند.
